產品系列 : 防雷元件測試儀
用于壓敏電阻（MOV）、放電管（GDT）、浪涌保護器（SPD）等防雷元件性能參數的測試
電壓測量范圍：50V～3000V
漏電流測量范圍：0uA～1000uA
存儲功能：數據存儲2000組
可充電鋰電池
產品簡介

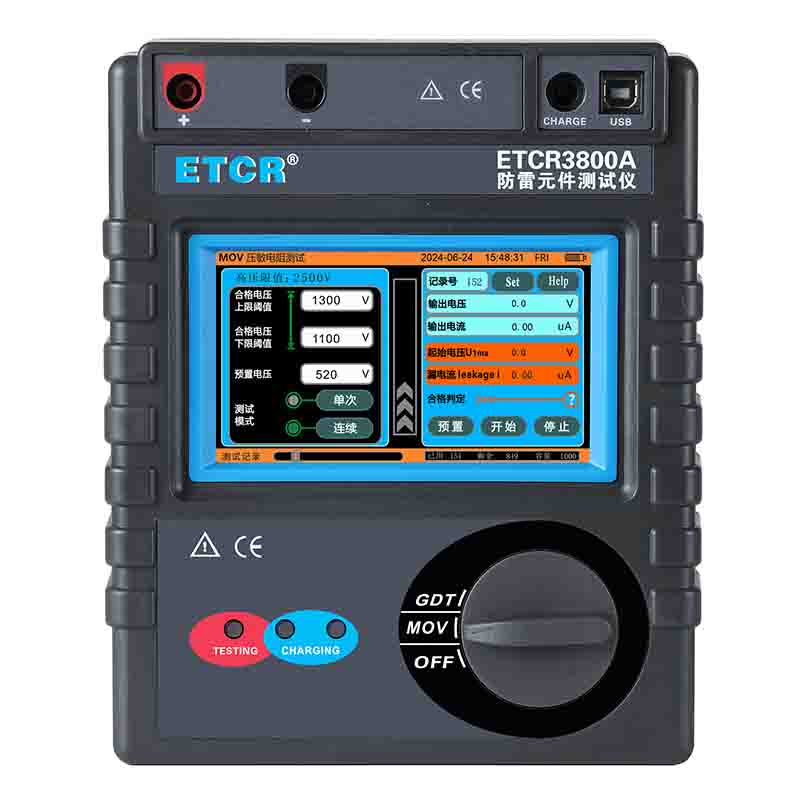

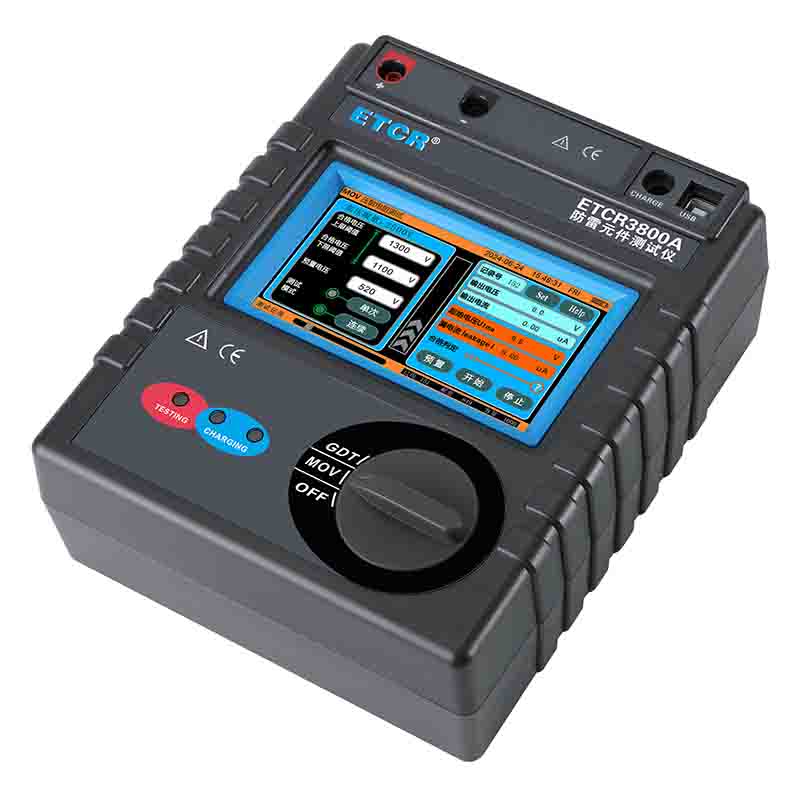

ETCR3800A智能型防雷元件測試儀又稱防雷元件測試表、SPD現場測試儀、壓敏電阻測試儀、浪涌保護器測試儀，用于測量各種壓敏電阻（MOV）、氣體放電管（GDT）、浪涌保護器（SPD）性能參數測試，儀表具有獨特的高壓短路保護、過流保護功能，專業級的參數設置功能、高壓限值設定、升壓速度設定、合格范圍設定、合格判斷篩選、自動量程調節等功能。還具有單件測試模式、連續測試模式功能，特別適合批量元件測試。儀器廣泛用于避雷器、防雷器、浪涌保護器、壓敏電阻、金屬陶瓷放電管、真空避雷管等過壓防護元件性能參數的測試。是氣象防雷、電力、通信、機電安裝和維修、防雷元件生產廠家、以及工業企業部門常用必備的儀表。
ETCR3800A智能型防雷元件測試儀采用觸摸彩屏中文界面，功能直達、一鍵測量、操作簡易快捷，用戶無需費力記憶操作方法，點擊屏幕的“HELP”即可彈出操作方法，有效指引用戶操作儀表。同時儀表采用大容量可充電鋰電池、具有數據存儲功能，可自動存儲含有日期時間的測試結果2000組、觸摸屏方便用戶查閱歷史記錄、USB數據上傳導出等功能，還有自動關機、電池電量低提醒等功能。
產品特點
1、測試儀具有穩定的輸出電壓，輸出電壓最高達3000V，滿足各種元件的測試需求。
2、獨特的專業級參數設置功能：升壓速度設定、高壓限值設定、合格范圍設定，合格判斷條件設定，現場測試得心應手。
3、具有單次測試模式與連續測試模式選擇，連續測試模式特別適合批量元件測試。

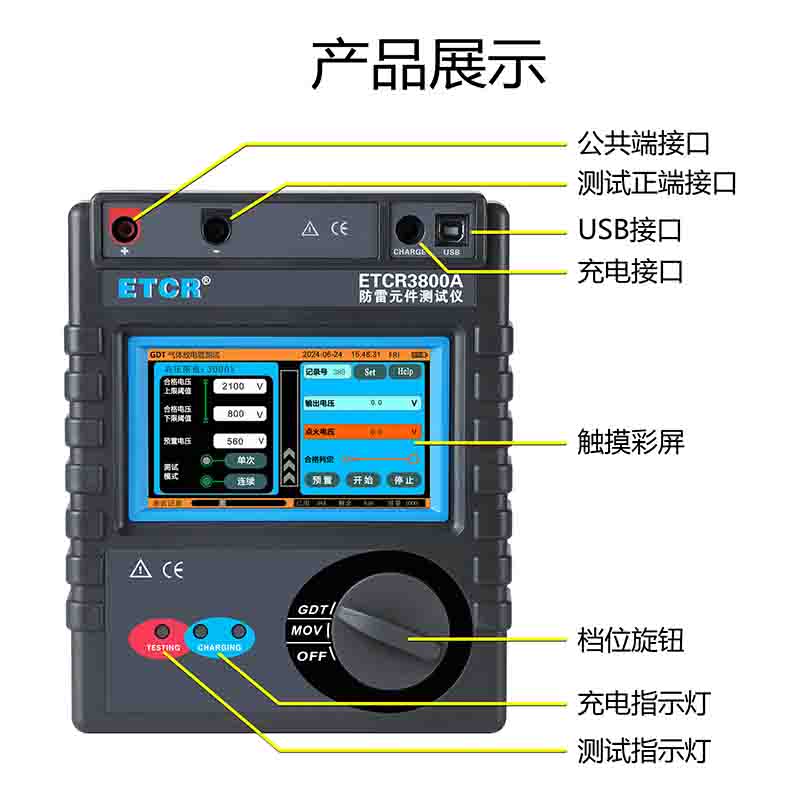

4、5寸觸摸彩屏，中文界面，點擊屏幕的“HELP”即可彈出操作方法，指引用戶操作儀表。
5、存儲功能、時鐘功能，自動存儲含有日期時間的測試結果，可存儲3000組測試記錄。
6、USB通訊接口。
7、可充電鋰電池。
產品名稱 | 產品型號 | 主要參數 |
鉗形接地電阻測試儀 | 量程：0～1000Ω，分辨率：0.01Ω | |
數字式接地電阻測試儀 | 測試電流:＞20mA(正弦波)，分辨率:0.01Ω | |
大地網測試儀 | 測試電流:＞3A，分辨率:0.001～99.999Ω，頻率可選 | |
土壤電阻率測試儀 | 四線法測量，測試電流:＞20mA(正弦波)分辨率:0.01Ω | |
等電位測試儀 | 測試電流:＞1A，四線法測試，分辨率:0.001Ω,具備大容量鋰電 | |
環路電阻測試儀 | 電阻測量分辨率:0.001Ω，電流測量分辨率:1uA | |
防雷元件測試儀 | 測試器件:MOV，具備大容量鋰電池 | |
絕緣電阻測試儀 | 0～1000MΩ | |
表面阻抗測試儀 | 測量范圍:103～101oΩ | |
數字萬用表 | 電壓、電流、電阻測量，分辨率:3位半 | |
標準電阻 | 10-3～105Ω，功率 1/2w，線繞型 |
技術參數
1、量程與測量精度
| 測量功能 | 輸出 | 測量范圍 | 測量精度 | 分辨率 |
| 壓敏電阻 | 電壓 0～3000V | 50～3000V | ±2％rdg±3dgt | 1V |
| 電流 0～1.5mA | 0～1000μA | ±2%rdg±10dgt | 0.1uA | |
| 放電管 | 電壓0～3000V/1.5mA | 50～3000V | ±2％rdg±3dgt | 1V |
測試條件：壓敏電阻：1mA±5μA；0.75U1mA≤±1％±1d，放電管：100V/S±10%
2、一般規格
| 規格名稱 | 規格參數 |

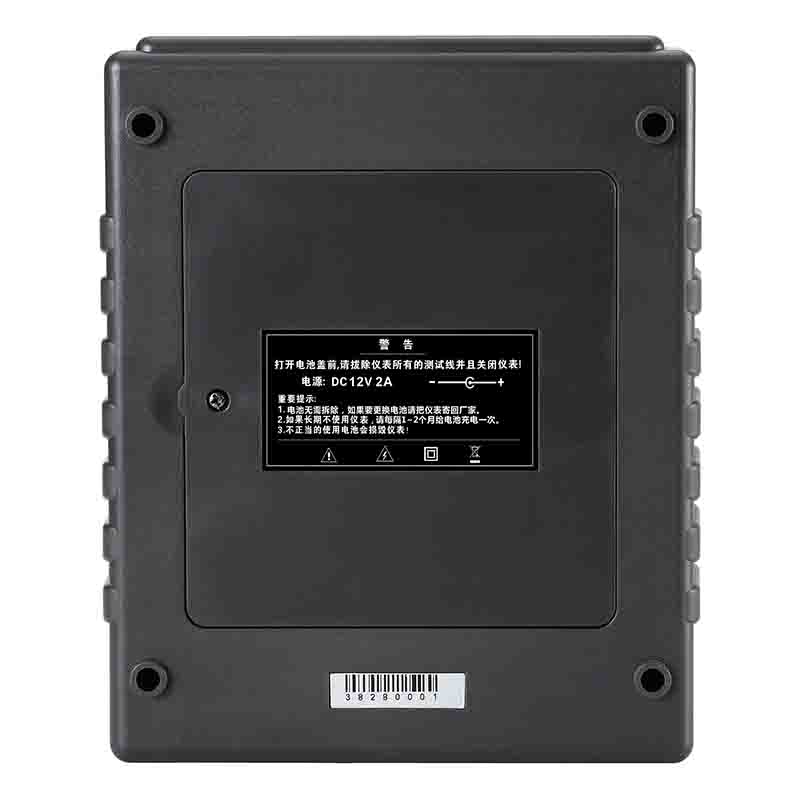

| 電源 | DC 7.4V 2600mAH可充電鋰電池 |
| 顯示模式 | 5寸觸摸彩屏 |
| 測量方式 | 直流壓降法 |
| 換檔 | 全自動換檔 |
| 升壓速度設定 | 5個升壓等級 |
| 高壓限值設定 | 步進“250V”進行調節，最高可設定到3000V |
| 合格范圍設定 | 有 |
| 合格判斷條件設定 | 可設定電壓或漏電流作為判斷合格的條件 |
| 合格判斷提醒 | 蜂鳴器提示，合格響一聲，不合格響三聲 |
| 數據存儲 | 自動存儲測試時數據，壓敏電阻1000組、氣體放電管1000組 |
| 數據查閱 | 有 |
| 溢出顯示 | 超量程溢出時“9999.99”符號指示 |
| 測試模式 | 單次：一鍵測試無需預置。 連續：可設預置電壓，連續測試迅捷快速。 |
| 數據上傳 | USB接口，測試記錄數據上傳計算機，可導出為Excel格式。 |
| 電池電壓 | 電池電量指示顯示，電池電壓低時提醒及時充電 |
| 自動關機 | 開機后25分鐘無操作自動關機 |
| 功耗 | 待機: 約140mA，測量：約830mA |

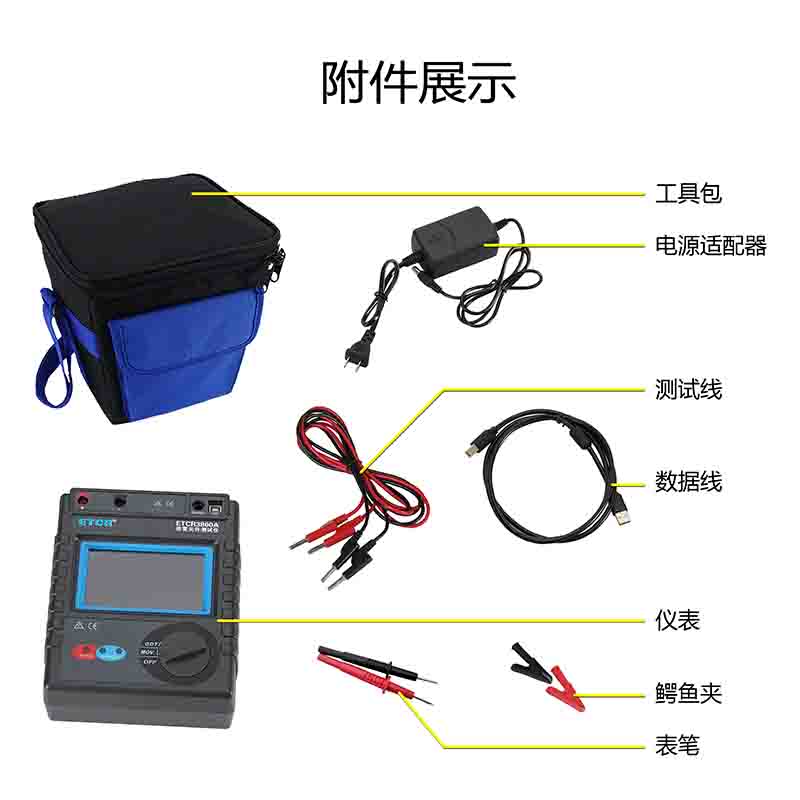

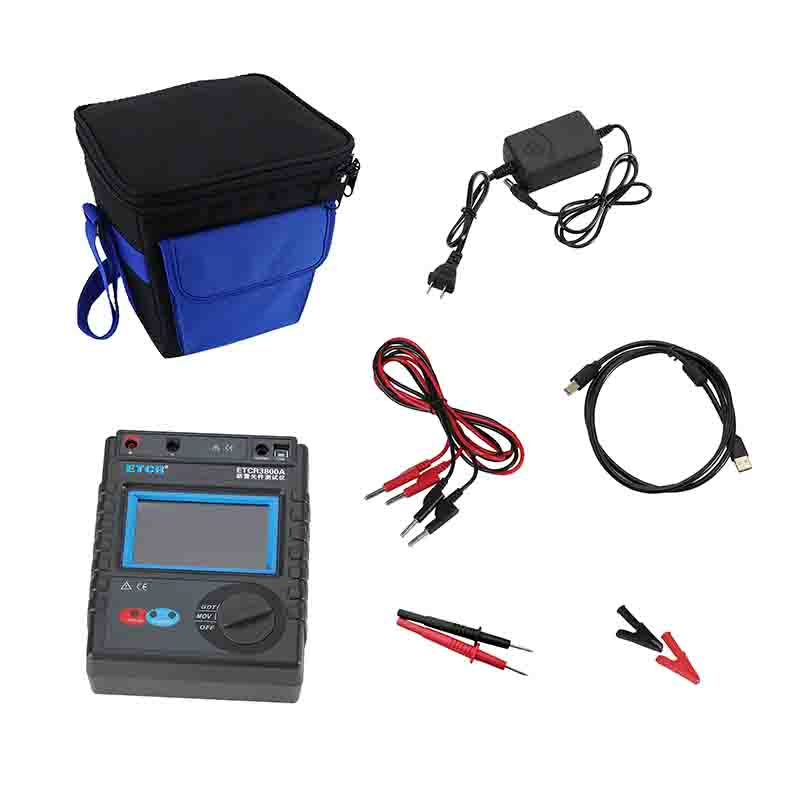

| 測 試 線 | 紅色1.5米，黑色1.5米各一條；鱷魚夾2個，表筆2個 |
| 主機尺寸 | 212mm×175mm×76mm |
| 質量 | 約1200g |
| 工作溫濕度 | -20℃～40℃； 80%Rh以下 |
| 存放溫濕度 | -20℃～60℃； 70%Rh以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 絕緣電阻量程 | 電壓測試范圍 | 漏電流范圍 | 合格范圍判定 | 連續模式 | 觸摸彩屏 |
| ETCR3800A防雷元件測試儀 | / | 50V～3000V | 1mA | 有 | 有 | 有 |

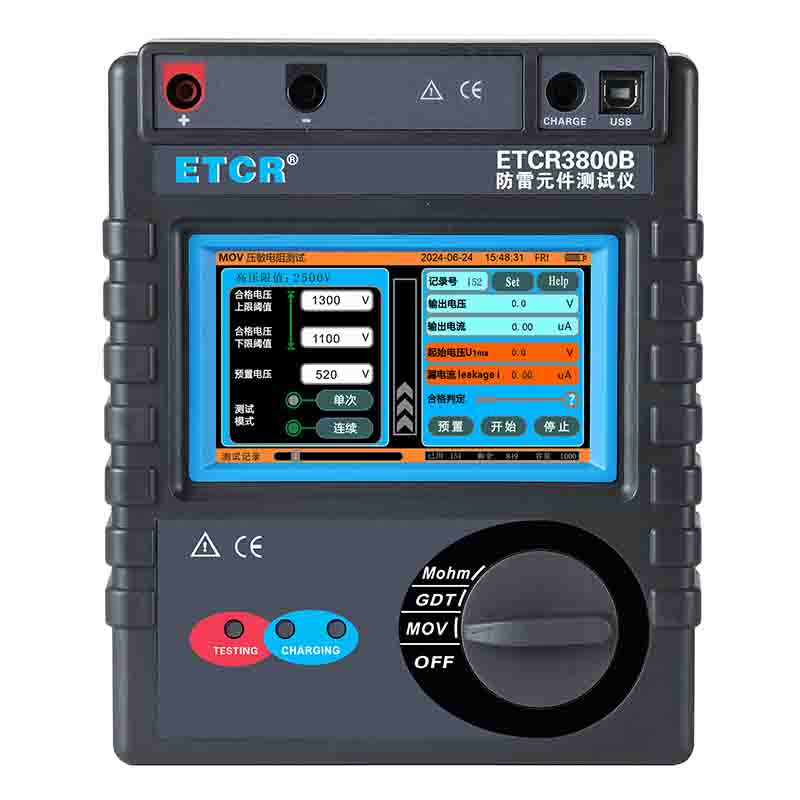

| ETCR3800B防雷元件測試儀 | 2500V/10GΩ | 50V～3000V | 1mA | 有 | 有 | 有 |

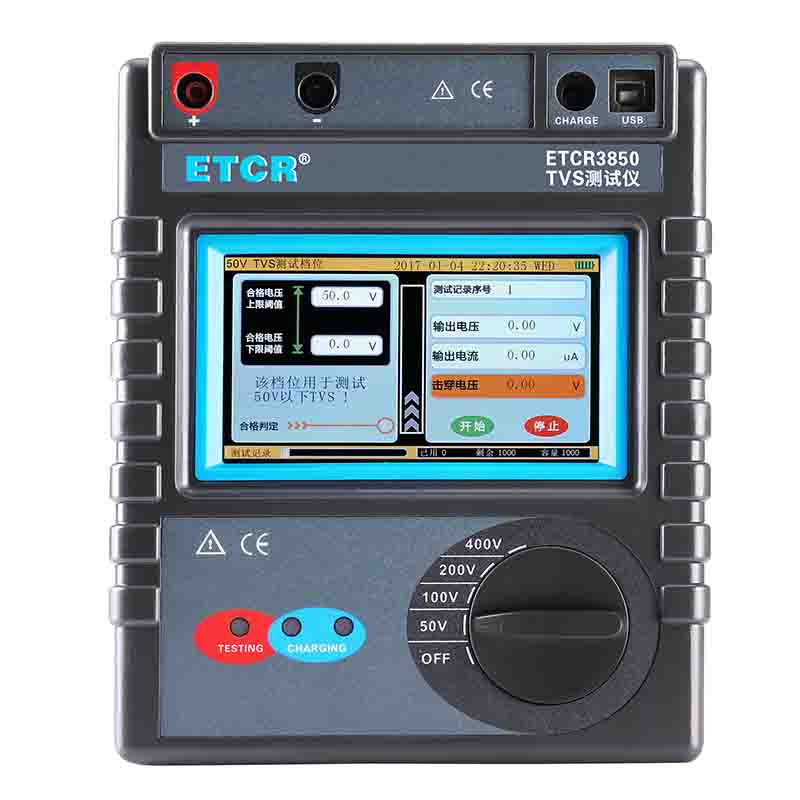

| ETCR3850 TVS測試儀 | / | 50V~400V | 有 |
